ТЕХНОЛОГИЯ МОНТАЖА ОГНЕЗАЩИТНОГО ПОКРЫТИЯ ОГНЕВЕНТ-БАЗАЛЬТ.

Настоящая инструкция описывает технологию монтажа огнезащитного покрытия для воздуховодов Огневент-Базальт.
Огнезащитное покрытие Огневент-Базальт предназначается для повышения огнестойкости воздуховодов и может применяться во всех типах зданий и сооружений.

Огневент-Базальт. Краткое описание огнезащитного покрытия.

Огнезащитное покрытие воздуховодов Огневент-Базальт формируется посредством применения огнезащитного базальтового мата (БСТВ), состоящего из базальтового супертонкого волокна без связующего облицованного алюминиевой фольгой.
Подробно с техническими характеристиками можно ознакомиться в статье – ОГНЕВЕНТ-БАЗАЛЬТ EI 60, EI 120, EI 150, EI 180. Огнезащитное покрытие воздуховодов.

Технология монтажа огнезащитного покрытия ОгнеВент-Базальт.

Подготовка поверхности воздуховода.

Перед началом монтажа огнезащитного покрытия Огневент-Базальт необходимо подготовить поверхность металлических воздуховодов к монтажу базальтового покрытия БСТВ. Для этого необходимо:

  • Если воздуховод из черной стали и не обработан грунтовочным слоем поверхность конструкции очистить от ржавчины, окалины, обеспылить и обезжирить. Ржавчина удаляется до 2 степени по ГОСТ 9,402 . В последующем поверхность высушивают. Далее следует нанести антикоррозийную грунтовку ГФ-021, АК-070, ГФ-019, ГАХ-К. Нанесение грунтовочного слоя производится по инструкции производителя грунтовочного состава. Адгезия грунтовочного слоя к воздуховоду должна составлять не менее 2 балов по ГОСТ 14140
  • Если имеется антикоррозийное покрытие с участками отслаивающегося, поврежденного, антикоррозийного покрытия. Поврежденные участки механически зачищаются и покрываются новым слоем антикоррозийного состава.
  • Воздуховоды из оцинкованной стали очищают от пыли, грязи и обезжиривают при помощи моющих составов, просушивают.

Монтаж огнезащитного покрытия ОгнеВент-Базальт.

Условия нанесения.

Влажность не более 85%. Требуется исключить попадание осадков на огнезащитное покрытие и воздуховод.
Монтаж огнезащитного базальтового мата БСТВ на воздуховод.

Раскрой огнезащитного покрытия ОгнВент-Базальт.
Перед монтажом огнезащитного покрытия ОгнеВент-Базальт необходимо произвести раскрой базальтового мата БСТВ, учитывая размеры и конфигурацию воздуховодов. При раскрое необходимо учитывать, что в местах стыков базальтовый мат БСТВ накладывается внахлест не менее чем на 50 мм. При использовании матов ОгнеВент_базальт толщиной 70 мм нахлест должен составлять не менее 70 мм. Раскрой производится при помощи ножа, либо любого другого режущего инструмента.

Оборачивание воздуховодов огнезащитным покрытием

Далее производится оборачивание воздуховодов огнезащитным покрытием с нахлестом в местах стыков. Стыки проклеиваются алюминиевой фольгой.

Крепление огнезащитного покрытия
Крепление огнезащитного покрытия ОгнеВент-Базальт производится с помощью штифтов с шайбой, бандажа из металлической сетки Манье или проволоки.

- Крепление при помощи бандажа.
Для этого используется проволока диаметром не менее 1-1,5 мм с шагом 200-500 мм. На воздуховодах большого поперечного диаметра ( 800 мм и более) шаг бандажа должен составлять не более 200 мм. Данное требование вызвано необходимостью избежать провисания огнезащитного полотна. Схема крепления посредством бандажа приведена на рисунке 1

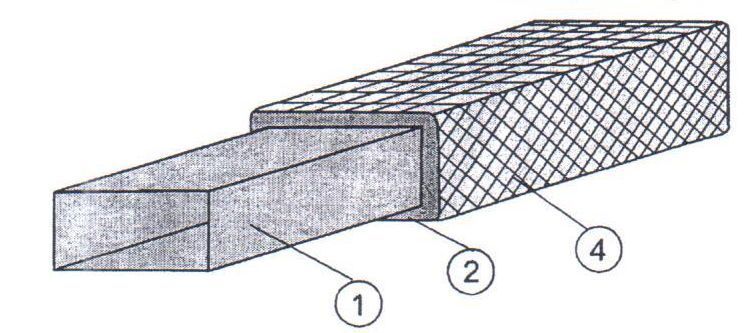

Рисунок 1.
ognevent bazalt montaj ris 1 ognevent bazalt montaj ris 1.1
1- Стальной воздуховод.
2- Покрытие ОгнВент-Базальт.
3- Бандаж из проволоки.
4- Бандаж из сетки Манье.



- Крепление при помощи штифтов.
Штифты крепятся (привариваются) на расстоянии 0,15 м от края воздуховода и на расстоянии 0,5 м друг от друга. Схема крепления огнезащитного покрытия Огневент-Базальт приведена на рисунке 2.



Рисунок 2
ognevent bazalt montaj ris 2
1- Стальной воздуховод.
2- Огнезащитное покрытия ОгнеВент-Базальт.
а- Стальной штифт.
б - Шайба.


Места пересечения с ограждающими конструкциями (стены, перекрытия).
Огнезащиту мест примыканий необходимо выполнить в соответствии с рисунком 3.

Рисунок 3
ognevent bazalt montaj ris 3

А - Металлический воздуховод.
В - Огнезащитное покрытия.
С - Ограждающая конструкция с толщиной L3.
D - Сварная рама.
E - цементно-песчанный раствор (L2=30 мм).
L1=L3-50мм.


Места прилегания воздуховодов к несущим конструкциям.
В случае невозможности обернуть воздуховод базальтовым материалом БСТВ пустоты между воздуховодом и прилегающей конструкцией забивают (зачеканивают) огнезащитным покрытием Огневент-базальт не менее чем на 100 мм. Рисунок 4.

Рисунок 4
ognevent bazalt montaj ris 4
1- Несущая строительная конструкция.
2- Воздуховод.
3- Огнезащитное покрытия ОгнеВент-Базальт.

 Если расстояние между прилегающей конструкцией и воздуховодом менее 25 мм огнезащиту примыкания можно выполнить путем нахлеста на примыкающую конструкцию с нахлестом не менее 50 мм. При использовании материала Огнезвент Базальт толщиной 70 мм нахлест должен составлять не менее 70 м. Рисунок 5.


ognevent bazalt montaj ris 5
1- Несущая строительная конструкция.
2- Воздуховод.
3- Огнезащитное покрытия ОгнеВент-Базальт.
4- Металлическая прижимная планка с анкерами.



Огнезащита несущих элементов воздуховодов.
Огнезащита элементов крепления воздуховодов производится посредством огнезащитного покрытия ОгнеВент-Базальт той же толщины, что и воздуховод.

Контроль качества огнезащиты воздуховодов ОгнеВент-Базальт.

  • Визуальный контроль: покрытие должно быть сплошным, без порывов и повреждений.
  • Сила затягивания бандажа (проволоки, сетки, шайб штифтов) должна обеспечивать плотное прилегание базальтовых огнезащитных матов к поверхности воздуховодов, исключая провисания. Допускается провисание не превышающее 2,5% от поперчного сечения воздуховода

Условия и срок эксплуатации огнезащитного покрытия.

  • Покрытие эксплуатируется в сухих закрытых помещениях при температуре воздуха от – 30 до + 50 0С с влажностью окружающего воздуха не более 85 %
  • Срок эксплуатации огнезащитного покрытия ОгнеВент-Базальт, смонтированного в соответствии с регламентом, составляет не менее 20 лет при условии соблюдения технологии монтажа и инструкции по эксплуатации покрытия.

Срок хранения огнезащитного покрытия ОгнеВент-Базальт

Составляет 12 месяцев.
