ET VENT ТЕХНОЛОГИЯ МОНТАЖА

Настоящая инструкция описывает технологию монтажа конструктивной системы огнезащиты воздуховодов ET Vent. Данное огнезащитное покрытие воздуховодов, производимых как из черных, так и из оцинкованных металлов позволяет повысить огнестойкость воздуховодов до EI180.

Краткое описание огнезащитной системы ET Vent.

Настоящая инструкция распространяется на систему комплексной огнезащиты воздуховодов ET Vent, состоящую из: базальтового материала МБОР, выпускаемого по ТУ 5769-003-48588528-00 с изм.1,2,3,4 в сочетании с огнезащитным составом Плазас, производимым по ТУ 5765-013-70794668-06.
Подробнее о технических характеристиках огнезащитного покрытия можно ознакомиться в статье – ET Vent. Огнезащита для воздуховодов.

Технология монтажа огнезащитного покрытия ET Vent

Подготовка поверхности воздуховода.

Воздуховоды, подлежащие огнезащите, требуется подготовить к монтажу комплексной системы огнезащиты воздуховодов ET Vent.
Для этого необходимо:

  • Если воздуховод из черной стали и не обработан грунтовочным слоем поверхность конструкции очистить от ржавчины, окалины, обеспылить и обезжирить. Ржавчина удаляется до 2 степени по ГОСТ 9,402 . В последующем поверхность высушивают. Далее следует нанести антикоррозийную грунтовку ГФ-021, ГФ 0163.
  • Если имеется антикоррозийное покрытие с участками отслаивающегося, поврежденного, антикоррозийного покрытия. Поврежденные участки механически зачищаются и покрываются новым слоем антикоррозийного состава (ГФ 0163 или ГФ021).
  • Воздуховоды из оцинкованной стали очищают от пыли, грязи и обезжиривают при помощи моющих составов, просушивают.

Нанесение клеевого состава Плазас.

Условия нанесения.
Работы по нанесению мастики возможно производить только при положительных температурах и влажности не превышающей 85%. Не допускается попадание капельной влаги на поверхность воздуховода.
Подготовка жаростойкой клеевой мастики Плазас.
Перед использованием мастику тщательно перемешивают до однородной массы механическим способом. Допускается разведение мастики водой до 5% от объема.
Нанесение мастики.
Мастику наносят строительным шпателем или кистью.

  • Для пределов огнестойкости EI 30, EI 60, EI 90, EI 120, EI 150 наносят одним слоем требуемой толщины.
  • Для достижения предела огнестойкости EI 180, при монтаже двух слоев базальтового материала МБОР-10Ф на воздуховод наносится слой 1,5 мм и между слоями слой 0,5 мм.

При выполнении работ необходимо контролировать толщину слоя при помощи прибора Константа ГУ , либо другого измерительного прибора, обеспечивающего достоверность измерений.

Монтаж огнезащитного базальтового огнезащитного полотна МБОР на воздуховод.

Предварительно необходимо произвести раскрой огнезащитного материала МБОР, учитывая размеры и конфигурацию воздуховодов.

Необходимо помнить, что расход огнезащитного покрытия на 1 кв.метр защищаемой поверхности составляет не менее 1,1 кв.м.
В случае монтажа огнезащитного покрытия в два слоя монтаж производится стык в стык, но со смещением швов относительно друг друга. При этом расход базальтового огнезащитного материала МБОР составляет не менее 2,05 кв.м на кв.м поверхности воздуховода.

В дальнейшем, на влажный слой мастики, наклеивается (обворачивается воздуховод) огнезащитным покрытием МБОР фольгированой стороной наружу.
Применяемые покрытия МБОР:

  • Предел огнестойкости воздуховода EI 90 - применяется покрытие МБОР-8Ф ;
  • Предел огнестойкости воздуховода EI 120 – применяется покрытие МБОР-13Ф;
  • Предел огнестойкости воздуховода EI 150 – применяется покрытие МБОР-16Ф;
  • Предел огнестойкости воздуховода EI 180 – применяется покрытие 2 слоя МБОР-10Ф или 1 слой толщиной 20мм.


При монтаже комплексной огнезащиты ET Vent на смонтированный воздуховод.

Первоначально клеевым составам Плазас промазывают фланцевые соединения на ширину 50 мм с каждой стороны и толщиной слоя 1 мм.
Далее фланец обворачивают полосой материала МБОР шириной равной
А=2h + b + 100 мм,
где А – ширина полосы;
h – высота фланца;
в – толщина соединения,
Далее монтаж производится в соответсвии с методикой описанной ранее.

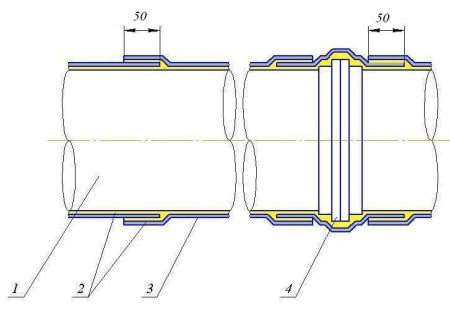

Схема монтажа огнезащиты воздуховодов ET Vent приведена на рисунке 1.



Рисунок 1.
et vent ris 1 et vent ris 2



1-Воздуховод.
2-Огнезащитный состав Плазас
3-МБОР -8Ф, МБОР -13Ф, МБОР -16Ф
4- Фланцевое соединение



1-Воздуховод.
2-Огнезащитный состав Плазас
3-2 слоя МБОР-10Ф
4- Фланцевое соединение

 При монтаже комплексной огнезащиты ET Vent до монтажа воздуховодов.

При данной схеме монтажа допускается производить огнезащиту фланцев после монтажа защищенных воздуховодов.
Возможно, при монтаже использовать бандаж из стальной проволоки с последующим наклеиванием алюминиевого скотча (по желанию заказчика).

При монтаже комплексной огнезащиты ET Vent на воздуховоды, находящиеся в непосредственной близости друг от друга или от ограждающих конструкций.

Рекомендуется производить огнезащитную обработку на земле до монтажа воздуховодов; Допускается зачеканить щели между смонтированными воздуховодами негорючими материалами из минеральной ваты или базальтового волокна и далее обернуть покрытием ET Vent, объединив воздуховоды в единую систему;
Узкие промежутки между воздуховодами и ограждающими конструкциями также плотно заполнить негорючими материалами из минеральной ваты или базальтового волокна, после чего заполненное пространство укрыть системой ET Vent с нахлестом на ограждающую конструкцию. Возможно заделать промежутки цементно-песчаным раствором с последующей штукатуркой;
Места пересечений воздуховодов с ограждающими конструкциями следует зачеканить негорючими материалами, обеспечивая нормируемый предел огнестойкости пересекаемой ограждающей конструкции.

Огнезащита несущих элементов воздуховодов.

Огнезащита кронштейнов и подвесов воздуховодов производится тем же материалом что и воздуховод с толщиной слоя мастики
Плазас 0,5-1 мм и нахлестом в местах стыков на 20 мм.


Контроль качества.



  • В процессе монтажа. Контролируется расход и толщина нанесенного состава Плазас.
  • Контроль готового покрытия ET Vent производится по внешнему виду. При осмотре покрытие не должно иметь механических повреждений, провисаний, отслоений.
  • Контроль общего слоя покрытия. Контроль производится с помощью прибора Константа-5 или прибором, аналогичным данному. Средняя толщина смонтированного покрытия ET Vent должна быть для предела огнестойкости:

для EI 90 - не менее 8,5 мм;
для EI 120 – не менее 13,5мм,
для EI 150 – не менее 16,5мм,
для EI 180 – не менее 19,5мм.

Гарантийный срок хранения.


Материал базальтовый огнезащитный рулонный МБОР– 12 месяцев.
Огнезащитный состав Плазас - 6 месяцев
